智能管理(li)綜合布線系統(tong)由(you)4部分組成:
硬件包括:智(zhi)能管理單(dan)元(IMU)、智(zhi)能配線架(jia)、智(zhi)能跳線;
軟(ruan)(ruan)件(jian)包括:管理軟(ruan)(ruan)件(jian)。
智能管理單元(yuan)(IMU)
智能管理綜(zong)合(he)布線系統由4部分組成(cheng):
硬件包括:智(zhi)能管(guan)理單元(IMU)、智(zhi)能配線架、智(zhi)能跳線;
軟(ruan)(ruan)件(jian)包括:管理軟(ruan)(ruan)件(jian)。

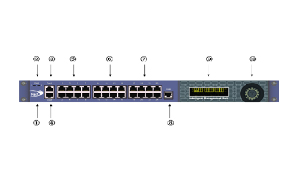

智能管理(li)單(dan)元(yuan)(IMU)
① Logo
② 指示燈
l 紅色:IMU電源(yuan)
綠色(se):配線架電源(yuan)
③ IMU Console接口
④ IMU向上級聯接口
⑤ IMU與智能配線(xian)架(jia)之間的連(lian)接(jie)接(jie)口(kou)
⑥ IMU向下級聯端口(kou)
l IMU與智能配線(xian)架之間的(de)連接接口
l IMU與IMU之間級聯的(de)連接(jie)(jie)接(jie)(jie)口(kou)
⑦ IMU的網(wang)絡接口
⑧ OLED顯示屏
⑨ 旋轉按鈕
智(zhi)能管理單(dan)元(yuan)(以(yi)下簡稱(cheng)IMU)為DICS系統的(de)唯一有源設(she)備(bei),完成配(pei)線架數據(ju)采集及上(shang)傳功能;以(yi)數據(ju)打包形(xing)式,將此IMU下連接(jie)的(de)全部配(pei)線架所采集的(de)數據(ju),上(shang)傳到服務(wu)器端(duan),供DICS管理軟件處理。
功能介(jie)紹
? 數據(ju)采集(ji)和上傳
? 提供高達24個(ge)ePanel的(de)管理接口
? 具有(you)100Mbps的(de)以太網接(jie)口,提供數據的(de)高速(su)上傳
? 前面(mian)板帶(dai)電源指示(shi)LED及(ji)工(gong)作狀態LED
? 連(lian)接端口提供短路(lu)保(bao)護功能
? 支(zhi)持Web-Sever設置
? 通過(guo)Web-Sever設置(zhi)IP,建筑物信(xin)息(xi),配線(xian)間(jian)機柜信(xin)息(xi),配線(xian)架信(xin)息(xi)
? 具有分辨率高達(da)256×64點(dian)陣(zhen)的OLED顯示屏
? 通(tong)過前(qian)置OLED顯示屏顯示
l 本IMU的IP地址
l 本(ben)IMU的(de)ID
l 后部端口連接狀態
l 告警信息
l 配(pei)線(xian)架跳線(xian)連(lian)接狀態
? 具(ju)有旋(xuan)轉按鈕
? 通過旋轉按鈕完成以下(xia)操作(zuo)
l 查找跳線
l 查看配線架端口連接狀態
