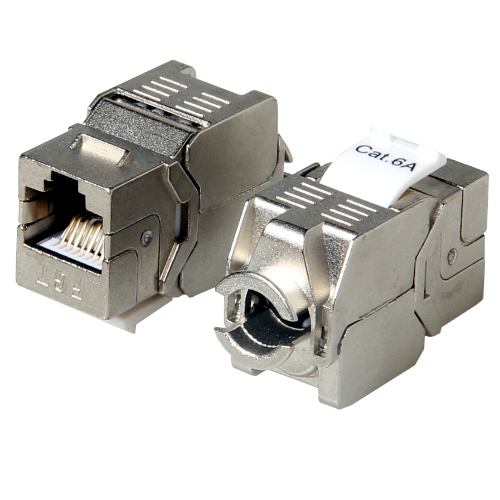

FGT六(liu)類屏蔽模塊采用無(wu)鏠屏蔽技(ji)術,更(geng)易于安裝施工,該模塊可(ke)無(wu)需(xu)專用工具(ju),即可(ke)完成端接工作。
執行標準:YD/T 926.3、ISO/IEC 11801 、ANSI/TIA-568.2-D、IEC 60603-7-5。
執行標準:YD/T 926.3、ISO/IEC 11801 、ANSI/TIA-568.2-D、IEC 60603-7-5
打(da)線方式:IDC端(duan)接座(zuo)上帶有分(fen)線塔結(jie)構,可實(shi)現免(mian)打(da)線工具安裝
IDC卡線(xian)線(xian)規:支持(chi)卡接22-24AWG實心或多股雙絞線
支持T568A和T568B兩種線(xian)序色標(biao)
金針:使用弧形專用模具彎曲技術,鍍(du)金50μ”
帶寬(kuan)及應用:支持250MHZ,滿(man)足IEEE 802.3 1000BASE-T應用
屏蔽結構:360°全屏蔽(bi)
針腳(jiao)材(cai)料:磷青銅,鍍鎳100μ”,鍍霧錫2000μ”
屏(ping)蔽外(wai)殼材質:鍍鎳鋅合金
端(duan)接技術:RJ45金針下(xia)面帶墊(dian)片,對(dui)8根金針進行(xing)保護(hu),提高拔插(cha)次數(shu)與性(xing)能的穩定性(xing)
插拔壽(shou)命(ming):1000次以上
導線端接(jie)次數:≥200次
插(cha)拔力:插(cha)入(ru)力≤20N,拔(ba)出力≥20N
最小緣(yuan)電阻:≥100(DC.500V)
DC電流:1.5A
接(jie)觸阻抗:20mΩ
使用溫度:-10°C~60°C
相(xiang)對濕度:10%~90%
六類(lei)硬件連接(jie)器主(zhu)要技術參數
頻率(MHz) | 插入損耗100m | 線對間NEXT | 線對間FEXT | 線對間(jian)ACR | 回波損耗 |
1 | 0.1 | 75.0 | 75.0 | 74.9 | 30.0 |
4 | 0.1 | 75.0 | 71.1 | 74.9 | 30.0 |
8 | 0.1 | 75.0 | 65.0 | 74.9 | 30.0 |
10 | 0.1 | 74.0 | 63.1 | 73.9 | 30.0 |
16 | 0.1 | 69.9 | 59.0 | 69.8 | 30.0 |
20 | 0.1 | 68.0 | 57.1 | 67.9 | 30.0 |
25 | 0.1 | 66.0 | 55.1 | 65.9 | 30.0 |
31.25 | 0.1 | 64.1 | 53.2 | 64.0 | 30.0 |
62.5 | 0.2 | 58.1 | 47.2 | 57.9 | 28.1 |
100 | 0.2 | 54.0 | 43.1 | 53.8 | 24.0 |
200 | 0.3 | 48.0 | 37.1 | 47.7 | 18.0 |
250 | 0.3 | 46.0 | 35.1 | 45.7 | 16.0 |
