執行標準:YD/T 926.3、ISO/IEC 11801 、ANSI/TIA-568.2-D、IEC 60603-7-5

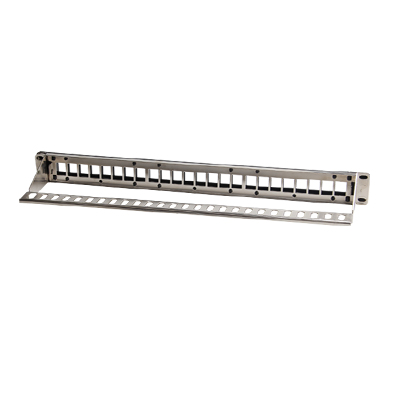

安裝要求:端口模(mo)塊化設計,方便單個端口拆裝更換、標(biao)準19英寸安裝
安裝高(gao)度:1U(24口)
屏蔽外殼材質:鍍鎳鋅合金
冷(leng)軋板厚度: 1.6mm
前(qian)面板具有三(san)條(tiao)獨立可拆卸式透明固定(ding)標簽條(tiao)

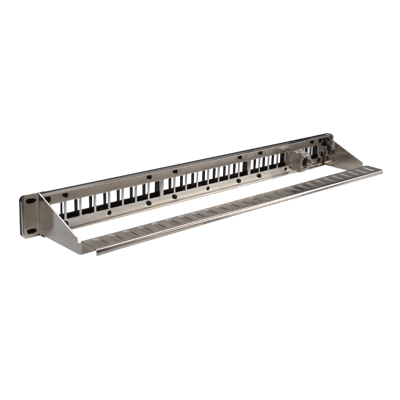

背面要(yao)有理線(xian)支架固定(ding)線(xian)纜,防止(zhi)因外(wai)力而使線(xian)纜脫(tuo)落
全金屬化(hua)的配線架,帶有可靠的接地端,為外部(bu)電磁干擾較強的環境提供高電磁兼(jian)容性能
支持卡接22-24AWG實心(xin)或多股雙絞線
支持(chi)250MHZ帶(dai)寬(kuan)
全(quan)屏(ping)蔽的(de)設計優化(hua)了屏(ping)蔽效果,有效的(de)防止(zhi)電磁干擾

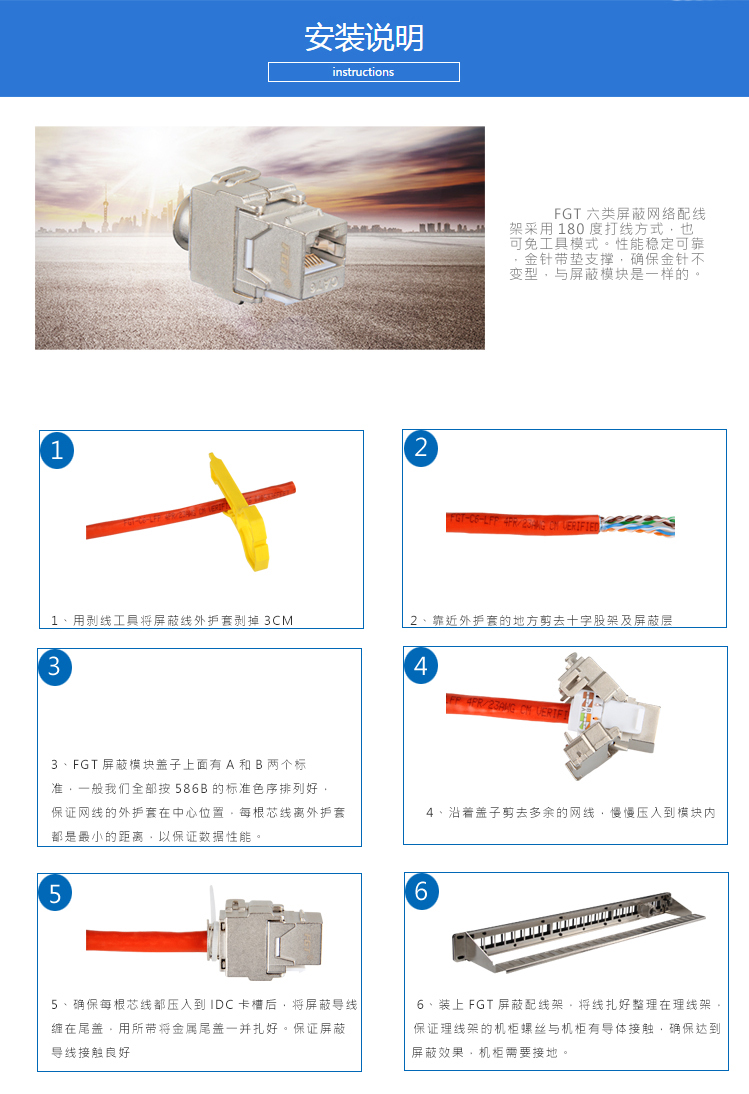

無(wu)需(xu)打線工(gong)具即可進(jin)行IDC端接,方便快捷
RJ45金針下面帶(dai)墊片,對8根金針(zhen)進行保護,提高拔插次數與(yu)性(xing)能的穩定性(xing)。
插拔壽命:1000次以上(shang)
導線(xian)端(duan)接(jie)次數(shu):≥200次
使用溫度:-10°C~60°C
六類(lei)硬件(jian)連接器主要(yao)技術參數
頻率(MHz) | 插入損耗100m | 線(xian)對間NEXT | 線對間FEXT | 線對間ACR | 回波損耗 |
1 | 0.1 | 75.0 | 75.0 | 74.9 | 30.0 |
4 | 0.1 | 75.0 | 71.1 | 74.9 | 30.0 |
8 | 0.1 | 75.0 | 65.0 | 74.9 | 30.0 |
10 | 0.1 | 74.0 | 63.1 | 73.9 | 30.0 |
16 | 0.1 | 69.9 | 59.0 | 69.8 | 30.0 |
20 | 0.1 | 68.0 | 57.1 | 67.9 | 30.0 |
25 | 0.1 | 66.0 | 55.1 | 65.9 | 30.0 |
31.25 | 0.1 | 64.1 | 53.2 | 64.0 | 30.0 |
62.5 | 0.2 | 58.1 | 47.2 | 57.9 | 28.1 |
100 | 0.2 | 54.0 | 43.1 | 53.8 | 24.0 |
200 | 0.3 | 48.0 | 37.1 | 47.7 | 18.0 |
250 | 0.3 | 46.0 | 35.1 | 45.7 | 16.0 |
