執行標準:YD/T 926.3、ISO/IEC 11801 、ANSI/TIA-568.2-D
安裝要求:一體式(shi)19英寸安裝
端口數量:24口
安裝(zhuang)高(gao)度(du):1U(24口)
鐵(tie)板材質:冷軋(ya)板
厚度: 1.6mm
塑材(cai)防火等級(ji)符合UL 94V-0標準(zhun)
背(bei)面帶(dai)有理(li)線支架固定(ding)線纜(lan),防止因外力而使線纜(lan)脫落

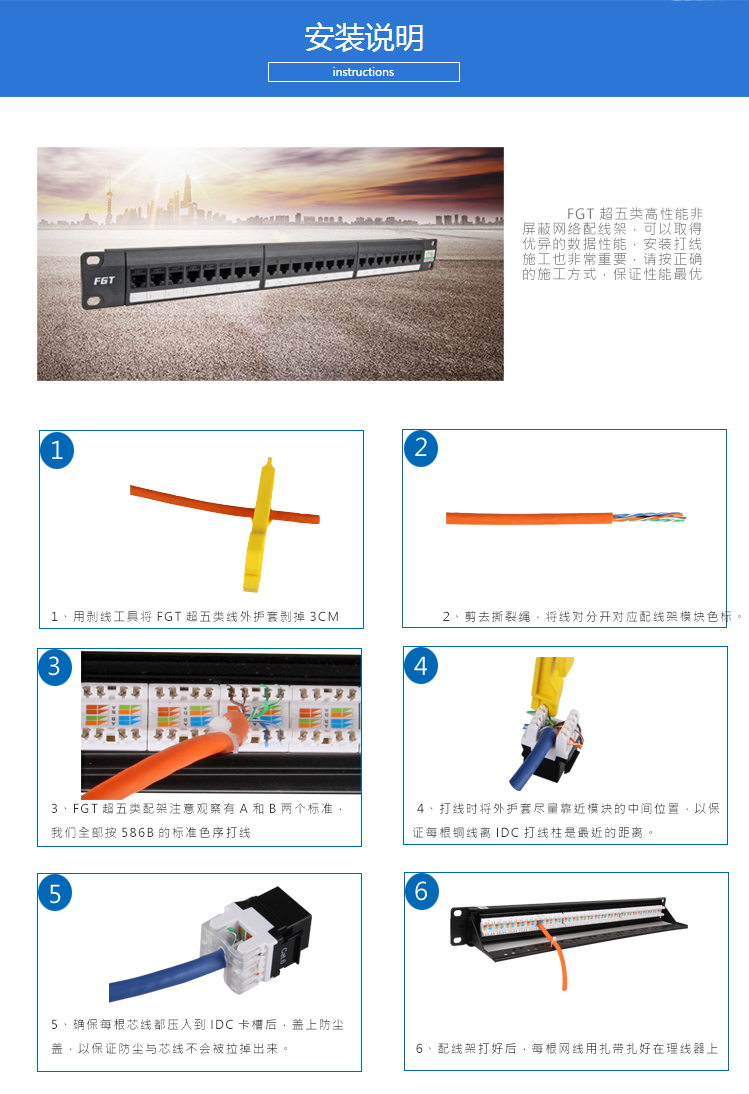

打線方式:180度(du)
IDC卡(ka)(ka)線線規:支持(chi)卡(ka)(ka)接22-24AWG實心或多股雙絞線
線序:支持T568A和(he)T568B兩種線序色標
金(jin)針:鍍金(jin)50μ
支持100MHZ帶寬
插拔次(ci)數:≥1000次(ci)
導線端接(jie)次數:≥200次(ci)
插拔力:插入力≤20N,拔出力≥20N
絕(jue)緣阻(zu)抗(kang):500MΩ
DC電流:1.5A
接觸阻抗:20mΩ
工(gong)作(zuo)溫度:-40°C~70°C
超五類硬件連接(jie)器技術(shu)參數
頻率(MHz) | 插(cha)入損耗100m | 線對間NEXT | 線對間(jian)FEXT | 回波損耗(hao) |
1 | 0.1 | 65.0 | 65.0 | 30.0 |
4 | 0.1 | 65.0 | 63.1 | 30.0 |
8 | 0.1 | 64.9 | 57.0 | 30.0 |
10 | 0.1 | 63.0 | 55.1 | 30.0 |
16 | 0.2 | 58.9 | 51.0 | 30.0 |
20 | 0.2 | 57.0 | 49.1 | 30.0 |
25 | 0.2 | 55.0 | 47.1 | 30.0 |
31.25 | 0.2 | 53.1 | 45.2 | 30.0 |
62.5 | 0.3 | 47.1 | 39.2 | 24.1 |
100 | 0.4 | 43.0 | 35.1 | 20.0
|
