參考標(biao)準: GB/T 50312 、YD/T 1019、ISO/IEC 11801 、ANSI/TIA-568.2-D
線對(dui):4對(藍/藍白、橙(cheng)/橙白、綠/綠白,棕/棕(zong)白)
導體:24AWG實心(xin)無氧銅導(dao)體,符合TR型軟圓銅(tong)線的要求(qiu)
撕(si)裂繩(sheng):非(fei)吸濕性,非(fei)金屬(shu)
總屏蔽層內放置非吸(xi)濕性包帶
支持帶寬:100MHz

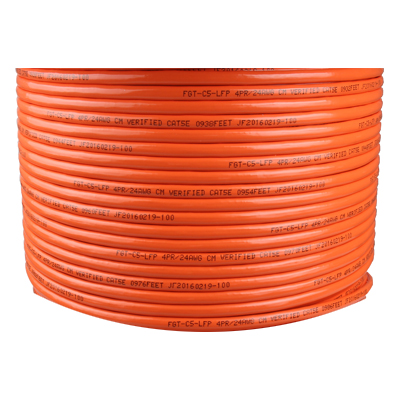

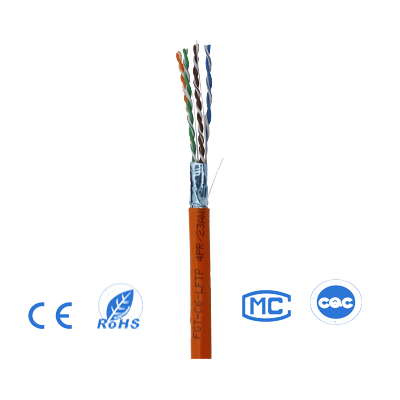

屏蔽結構:F/UTP(鋁箔總屏(ping)蔽)
排流線(xian):鍍錫圓銅線(xian)
絕緣材(cai)質:高密度聚乙烯(HDPE)
護套: LSZH
護套近(jin)似外(wai)徑(jing): 6.5±0.3mm
工作(zuo)溫度(du):-20~+60℃
直流電阻(最大):9.5Ω/100m
特性阻抗:100±15Ω
時延差:≤45ns/100m
頻率 (MHz) | 特性阻抗 (ohm) | 回波損耗 (db) | 衰減 (db/100m) | 近端串音 (db/100m) | 等效遠端串音 (db/100m) |
0.772 | 100±15 | 19.4 | 1.8 | 67.0 | 66.2 |
1.0 | 20.0 | 2.0 | 65.3 | 64.0 |
4.0 | 23.0 | 4.1 | 56.3 | 52.0 |
8.0 | 24.5 | 5.8 | 51.8 | 45.9 |
10.0 | 25.0 | 6.5 | 50.3 | 44.0 |
16.0 | 25.0 | 8.2 | 47.2 | 39.9 |
20.0 | 25.0 | 9.3 | 45.8 | 38.0 |
25.0 | 24.3 | 10.4 | 44.3 | 36.0 |
31.25 | 23.6 | 11.7 | 42.9 | 34.1 |
62.5 | 21.5 | 17.0 | 38.4 | 28.1 |
100.0 | 20.1 | 22.0 | 35.3 | 24.0 |
