參考標(biao)準: GB/T 50312 、YD/T 1019、ISO/IEC 11801 、ANSI/TIA-568.2-D
線對:4對(dui)(藍/藍白、橙/橙(cheng)白、綠/綠(lv)白(bai),棕(zong)/棕(zong)白)
導體:24AWG實心無氧銅導體,符合TR型軟圓銅線的(de)要求
支持帶寬(kuan):100MHz

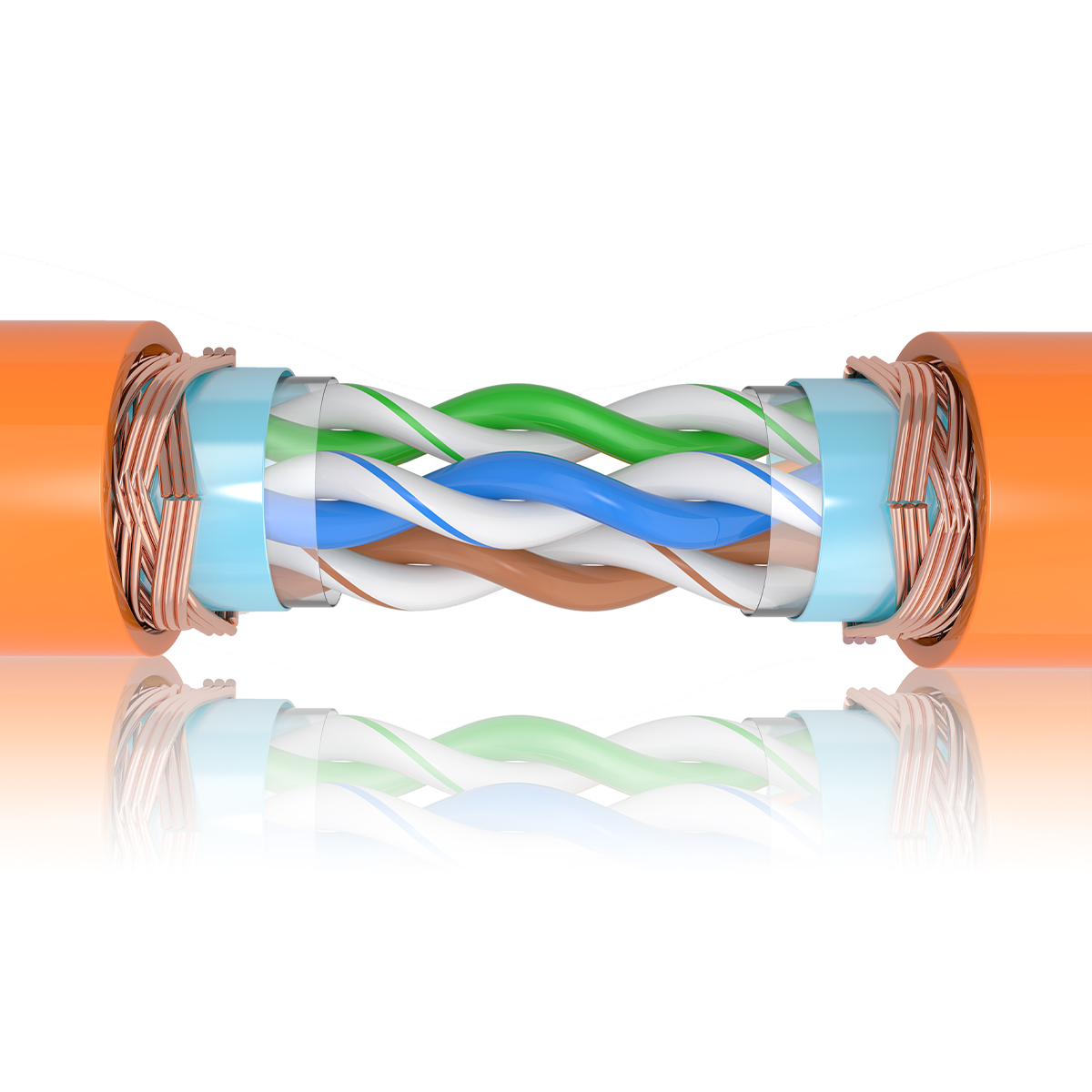

屏蔽結構:SF/UTP(鋁箔+銅網總屏蔽)
排(pai)流線:鍍錫(xi)圓(yuan)銅線
絕緣材(cai)質:高密度聚(ju)乙(yi)烯(HDPE)
撕(si)裂繩:非吸濕性,非金屬
護套: PVC
護套近似外徑: 7.0±0.3mm
工作(zuo)溫(wen)度-20~+60℃
直(zhi)流電阻(最大):9.5Ω/100m
特性阻抗(kang):100±15Ω
時延差:≤45ns/100m
頻率 (MHz) | 回波(bo)損(sun)耗 (dB) | 衰減(jian) (dB/100m) | 近端串音衰減 (dB) | 等電(dian)平遠端串音衰減 (dB/100m) |
1 | 20.0 | 2.0 | 65.3 | 63.8 |
8 | 24.5 | 5.8 | 51.8 | 45.7 |
20 | 25.0 | 9.3 | 45.8 | 37.8 |
62.5 | 21.5 | 17.0 | 38.4 | 27.9 |
100 | 20.1 | 22.0 | 35.3 | 23.8 |
