參考(kao)標準: GB/T 50312 、YD/T 1019、ISO/IEC 11801 、ANSI/TIA-568.2-D

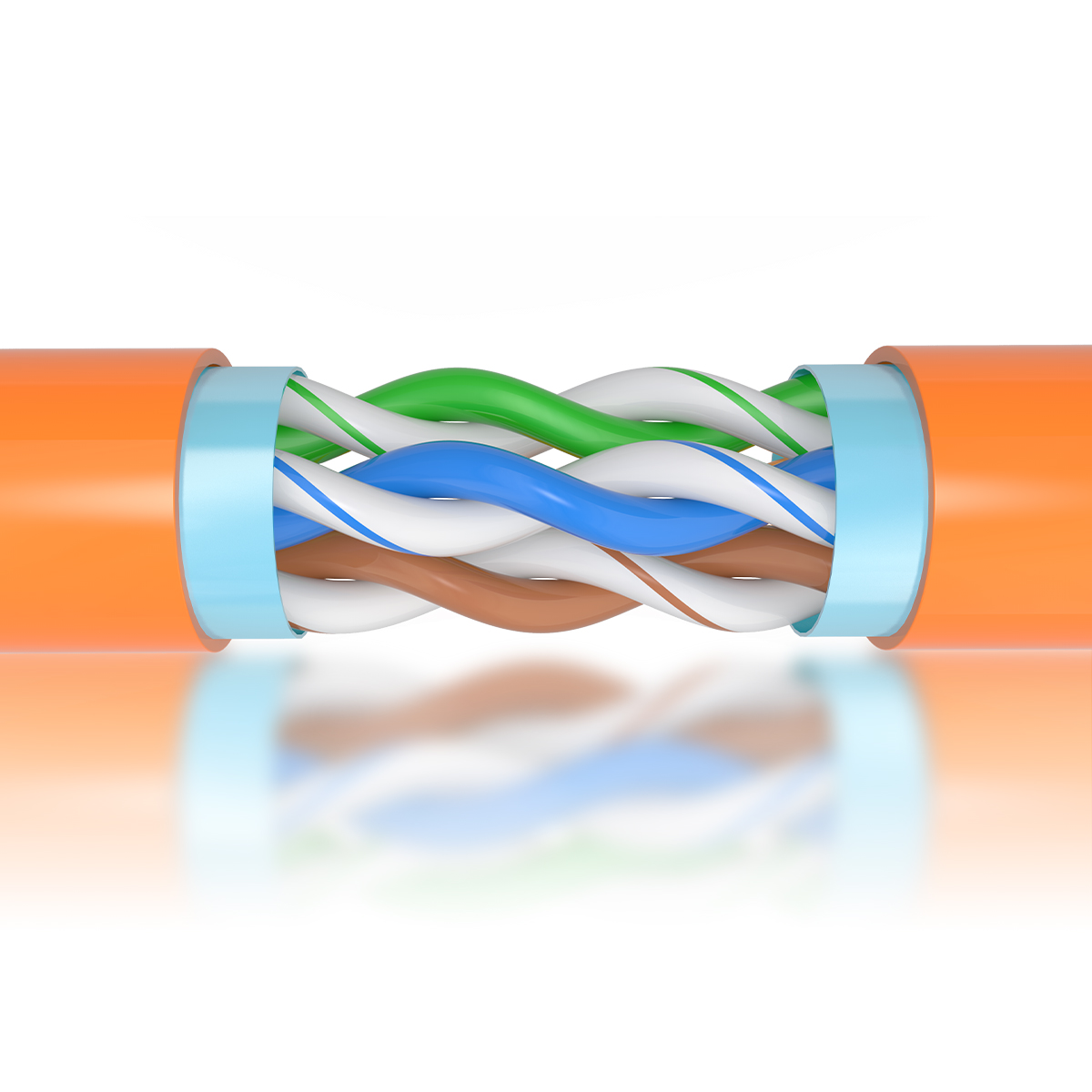

線(xian)對:4對(藍(lan)/藍(lan)白、橙/橙白、綠/綠白,棕/棕白)
導體:24AWG實心無氧(yang)銅導體,符合TR型軟圓銅線的要求(qiu)
撕裂繩:非(fei)吸濕性,非(fei)金屬
總屏蔽層內放置非吸濕性包帶
支(zhi)持帶寬:100MHz
屏(ping)蔽結構:F/UTP(鋁箔總屏蔽(bi))
排流線:鍍錫圓(yuan)銅線
絕(jue)緣材(cai)質:高(gao)密(mi)度聚乙(yi)烯(HDPE)
護(hu)套: PVC
護套(tao)近似(si)外徑: 6.5±0.3mm
工作溫(wen)度(du):-20~+60℃
直(zhi)流電(dian)阻(最大):9.5Ω/100m
特性阻抗:100±15Ω
時延差:≤45ns/100m
頻率 (MHz) | 特性阻抗 (ohm) | 回波損耗 (db) | 衰減 (db/100m) | 近端串音 (db/100m) | 等效遠端串音 (db/100m) |
0.772 | 100±15 | 19.4 | 1.8 | 67.0 | 66.2 |
1.0 | 20.0 | 2.0 | 65.3 | 64.0 |
4.0 | 23.0 | 4.1 | 56.3 | 52.0 |
8.0 | 24.5 | 5.8 | 51.8 | 45.9 |
10.0 | 25.0 | 6.5 | 50.3 | 44.0 |
16.0 | 25.0 | 8.2 | 47.2 | 39.9 |
20.0 | 25.0 | 9.3 | 45.8 | 38.0 |
25.0 | 24.3 | 10.4 | 44.3 | 36.0 |
31.25 | 23.6 | 11.7 | 42.9 | 34.1 |
62.5 | 21.5 | 17.0 | 38.4 | 28.1 |
100.0 | 20.1 | 22.0 | 35.3 | 24.0 |
