執行(xing)標準:YD/T 926.3、ISO/IEC 11801、YD/T 1258.4 、ANSI/TIA-568.3-D
出廠前進(jin)行100%光(guang)學性能測試、產品具有IL插(cha)入損耗(hao)低、RL回波損耗高等特點

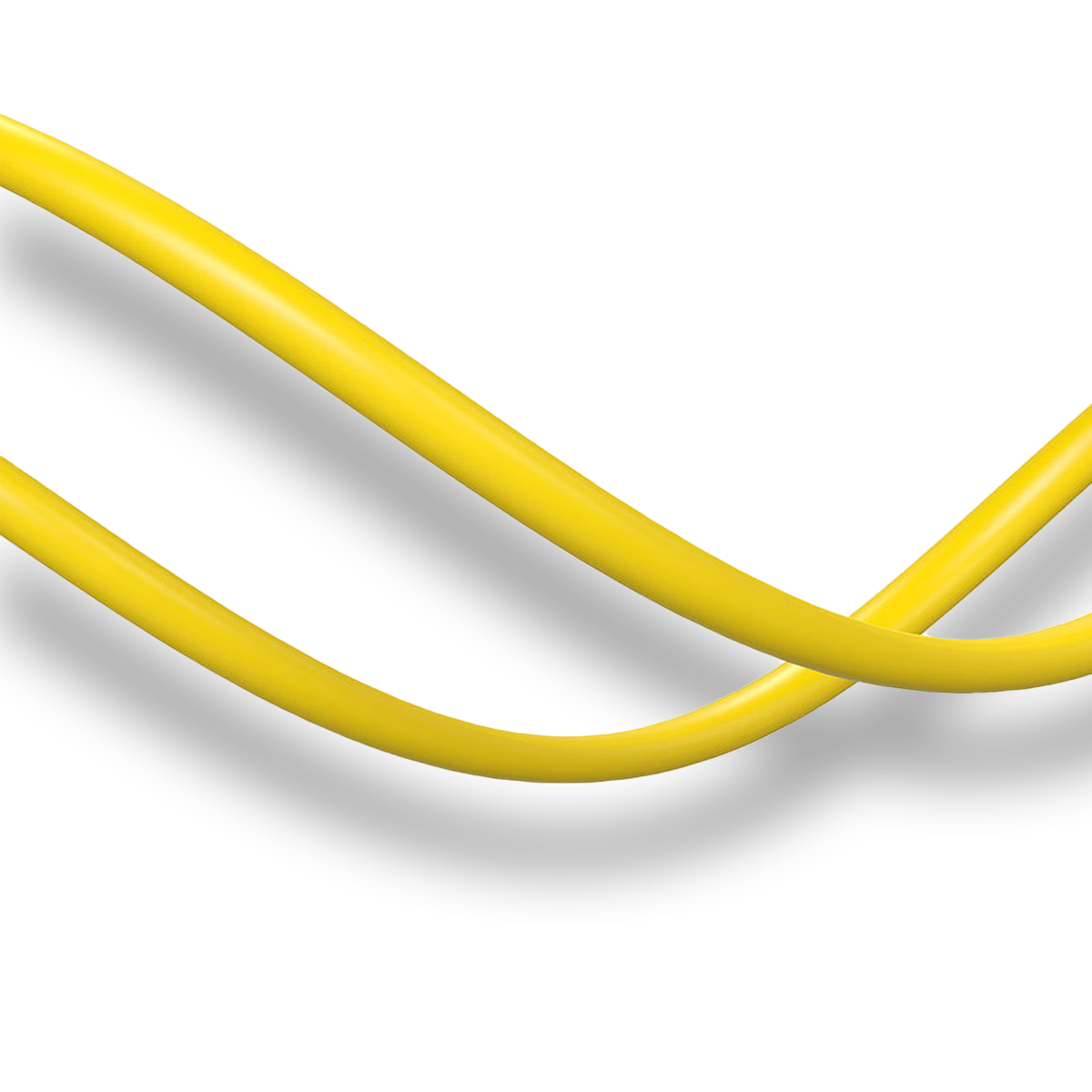

采用彎曲(qu)不敏感光(guang)纖、內(nei)置芳綸、具有輕便、柔軟、小(xiao)型化等優點

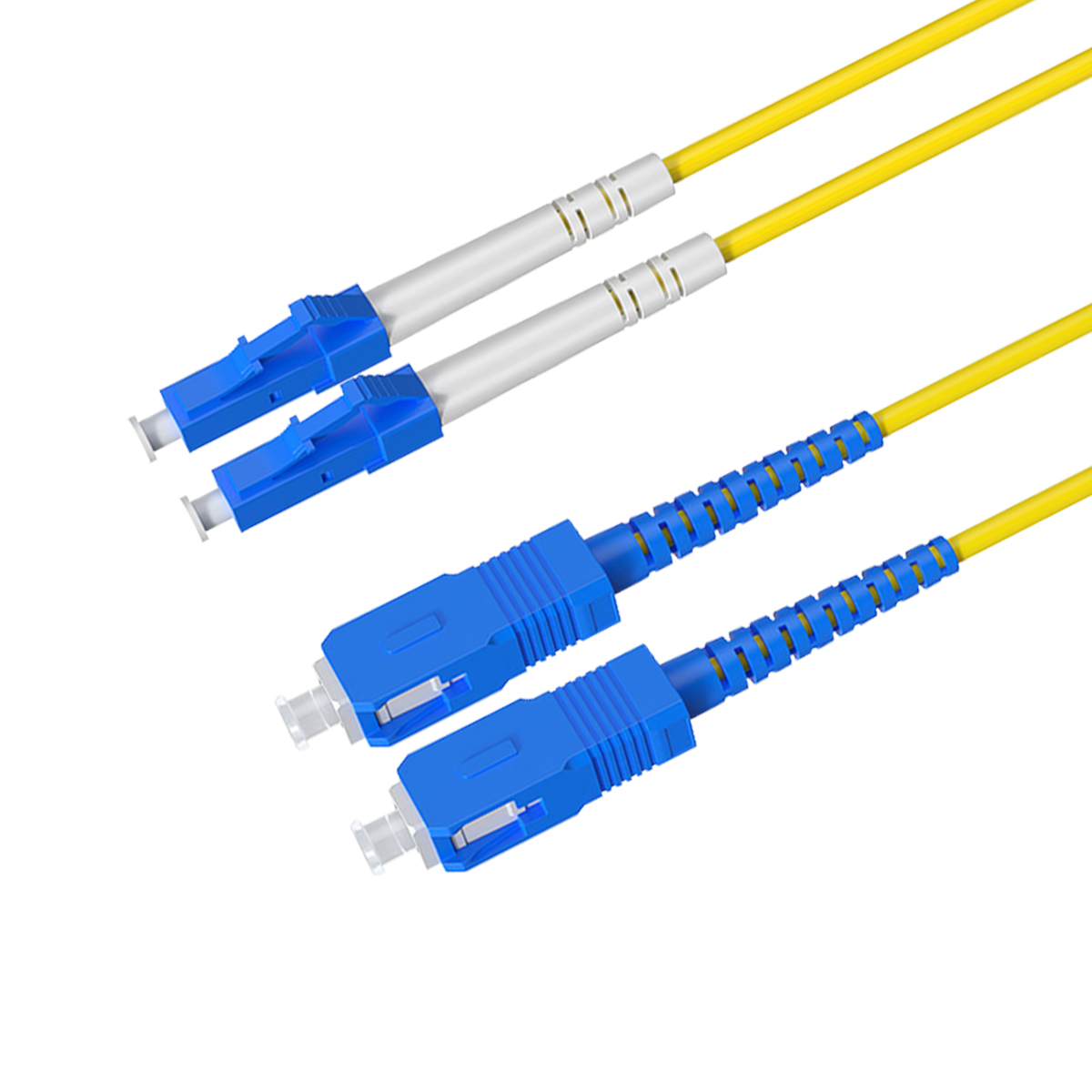

可選用插(cha)頭類型:LC、SC、ST、FC等
光纖等級:多(duo)模62.5/125μm(OM1)、多(duo)模50/125μm(OM2、OM3、OM4)、單模(mo)9/125μm(OS2)
研磨方式(shi):PC,APC,UPC型
長(chang)度(du):標配3M或定制長度
護套:PVC或LSZH
插入損耗:≤0.2dB
回波(bo)損耗:≥50dB(SM),≥35dB(MM)
插拔(ba)次數(shu):>1000次
插損循環:<0.3dB(40次循環)
重復性(xing)≥1000次
使用溫度:-40℃至85℃
產品(pin)性能:
種類 | 常規單(dan)模光纖(xian)跳(tiao)線(xian)(FC/SC/ST/LC/MTRJ) | 常(chang)規多(duo)模光纖跳線(FC/SC/ST/LC/MTRJ) |
光(guang)學特性 | 1、PC:插入損耗≤0.3dB;回波損耗≥45dB 2、UPC:插入損耗≤0.2dB;回波損耗≥50dB 3、APC:插入損耗≤0.3dB;回波(bo)損耗≥65dB | 1、插入損耗≤0.3dB |
機械(xie)性能及環境特性 | 1、互(hu)換性:任意對接;0.2dB 2、重復插拔:1000次(ci);0.1dB 3、振動:10-58Hz;振幅(fu):1.5mm:0.2dB 4、溫度(du)循環:-40-80℃,5個(ge)循環;0.2 dB 5、高溫:85℃,100小(xiao)時;0.2dB 6、 低溫:-40℃,100小(xiao)時;0.2dB |
光纜(lan)類型 | 纖芯 9/125μm | 50/125μm 或62.5/125μm |
尺寸及顏色 | 外徑(jing)2MM、3MM ,多模(mo)千(qian)兆(zhao)顏色為(wei)桔(jie)紅色,單模(mo)萬(wan)兆(zhao)顏色為(wei)黃色,多模(mo)萬(wan)兆(zhao)為(wei)水蘭(lan)色 | 外徑2MM、3MM,顏色為桔紅色 |
長度 | 標 準3M或根據要(yao)求(qiu)定不(bu)同長度 |
訂貨信息:
品(pin)名規格 | 產品描述 | 單位 | 單模型號 | OM1多模型號(hao) | OM2多模(mo)型號 | OM3多(duo)模型號 | OM4多(duo)模(mo)型(xing)號 |
ST-SC雙工光(guang)跳線 | ST到(dao)SC 3米(mi)雙工光纖(xian)跳(tiao)線 PVC | 對(dui) | FGT-STSC-S3M | FGT-STSC-M3M1 | FGT-STSC-M3M2 | FGT-STSC-W3M3 | FGT-STSC-W3M4 |
ST-ST雙工光跳線 | ST到ST 3米雙工(gong)光(guang)纖跳線 PVC | 對 | FGT-STST-S3M | FGT-STST-M3M1 | FGT-STST-M3M2 | FGT-STST-W3M3 | FGT-STST-W3M4 |
SC-SC雙(shuang)工光跳線 | SC到SC 3米(mi)雙工光(guang)纖跳線(xian)PVC | 對 | FGT-SCSC-S3M | FGT-SCSC-M3M1 | FGT-SCSC-M3M2 | FGT-SCSC-W3M3 | FGT-SCSC-W3M4 |
FC-ST雙工光跳線 | FC到ST 3米(mi)雙工光(guang)纖跳線PVC | 對 | FGT-FCST-S3M | FGT-FCST-M3M1 | FGT-FCST-M3M2 | FGT-FCST-W3M3 | FGT-FCST-W3M4 |
FC-SC雙工光跳線 | FC到SC 3米雙(shuang)工(gong)光纖跳線 PVC | 對 | FGT-FCSC-S3M | FGT-FCSC-M3M1 | FGT-FCSC-M3M2 | FGT-FCSC-W3M3 | FGT-FCSC-W3M4 |
FC-FC雙工光跳線 | FC到FC 3米雙工光纖跳線 PVC | 對 | FGT-FCFC-S3M | FGT-FCFC-M3M1 | FGT-FCFC-M3M2 | FGT-FCFC-W3M3 | FGT-FCFC-W3M4 |
LC-FC雙(shuang)工(gong)光(guang)跳線(xian) | LC到(dao)FC 3米(mi)雙工光纖(xian)跳線 PVC | 對 | FGT-LCFC-S3M | FGT-LCFC-M3M1 | FGT-LCFC-M3M2 | FGT-LCFC-W3M3 | FGT-LCFC-W3M4 |
LC-ST雙工光跳線 | LC到ST 3米(mi)雙工光(guang)纖跳線 PVC | 對 | FGT-LCST-S3M | FGT-LCST-M3M1 | FGT-LCST-M3M2 | FGT-LCST-W3M3 | FGT-LCST-W3M4 |
LC-SC雙工(gong)光跳線(xian) | LC到SC 3米雙工(gong)光纖跳(tiao)線 PVC | 對(dui) | FGT-LCSC-S3M | FGT-LCSC-M3M1 | FGT-LCSC-M3M2 | FGT-LCSC-W3M3 | FGT-LCSC-W3M4 |
LC-LC雙工光跳線 | LC到LC 3米雙工(gong)光(guang)纖(xian)跳(tiao)線(xian) PVC | 對 | FGT-LCLC-S3M | FGT-LCLC-M3M1 | FGT-LCLC-M3M2 | FGT-LCLC-W3M3 | FGT-LCLC-W3M4 |
型(xing)號說明(ming):S代(dai)表單模(mo),M代(dai)表多模(mo),W代(dai)表萬兆,3代(dai)表米(mi),M代(dai)表米(mi)單位,1代(dai)表千兆多模(mo)OM1,2代(dai)表千兆多模(mo)OM2,3代(dai)表萬兆OM3,4代(dai)表萬兆OM4,低煙無鹵型(xing)號后加LS;
