執行標準:YD/T 926.3、ISO/IEC 11801、YD/T 1258.4 、ANSI/TIA-568.3-D
出廠(chang)前(qian)進行100%光學(xue)性能測試、產品具有IL插入(ru)損耗低、RL回波損耗高等特點
采用(yong)彎曲(qu)不敏感光(guang)纖、內置(zhi)芳(fang)綸、具有輕便、柔軟、小(xiao)型化等優點
可選用插頭類型:LC、SC、ST、FC等(deng)
光纖等級:多模(mo)62.5/125μm(OM1)、多(duo)模50/125μm(OM2、OM3、OM4)、單模(mo)9/125μm(OS2)
研磨方式:PC,APC,UPC型
長度(du):標配(pei)3M或定制長度(du)
護套:PVC或LSZH
插入損耗(hao):≤0.2dB
回(hui)波損耗:≥50dB(SM),≥35dB(MM)
插拔次數:>1000次
插損循環:<0.3dB(40次(ci)循環)
重(zhong)復性≥1000次(ci)
使用溫度:-40℃至85℃
產品性能(neng):
種(zhong)類 | 常規單模光纖(xian)跳線(xian)(FC/SC/ST/LC/MTRJ) | 常規多模光纖(xian)跳線(FC/SC/ST/LC/MTRJ) |
光學特性 | 1、PC:插(cha)入損(sun)(sun)耗(hao)≤0.3dB;回(hui)波(bo)損(sun)(sun)耗(hao)≥45dB 2、UPC:插入損耗≤0.2dB;回波損耗≥50dB 3、APC:插入損耗(hao)≤0.3dB;回波損耗(hao)≥65dB | 1、插入損耗≤0.3dB |
機械性能及環(huan)境特(te)性 | 1、互換性:任意對接(jie);0.2dB 2、重復插拔:1000次;0.1dB 3、振動(dong):10-58Hz;振幅:1.5mm:0.2dB 4、溫度循環:-40-80℃,5個循環;0.2 dB 5、高溫:85℃,100小時;0.2dB 6、 低溫:-40℃,100小時;0.2dB |
光纜類型 | 纖芯 9/125μm | 50/125μm 或62.5/125μm |

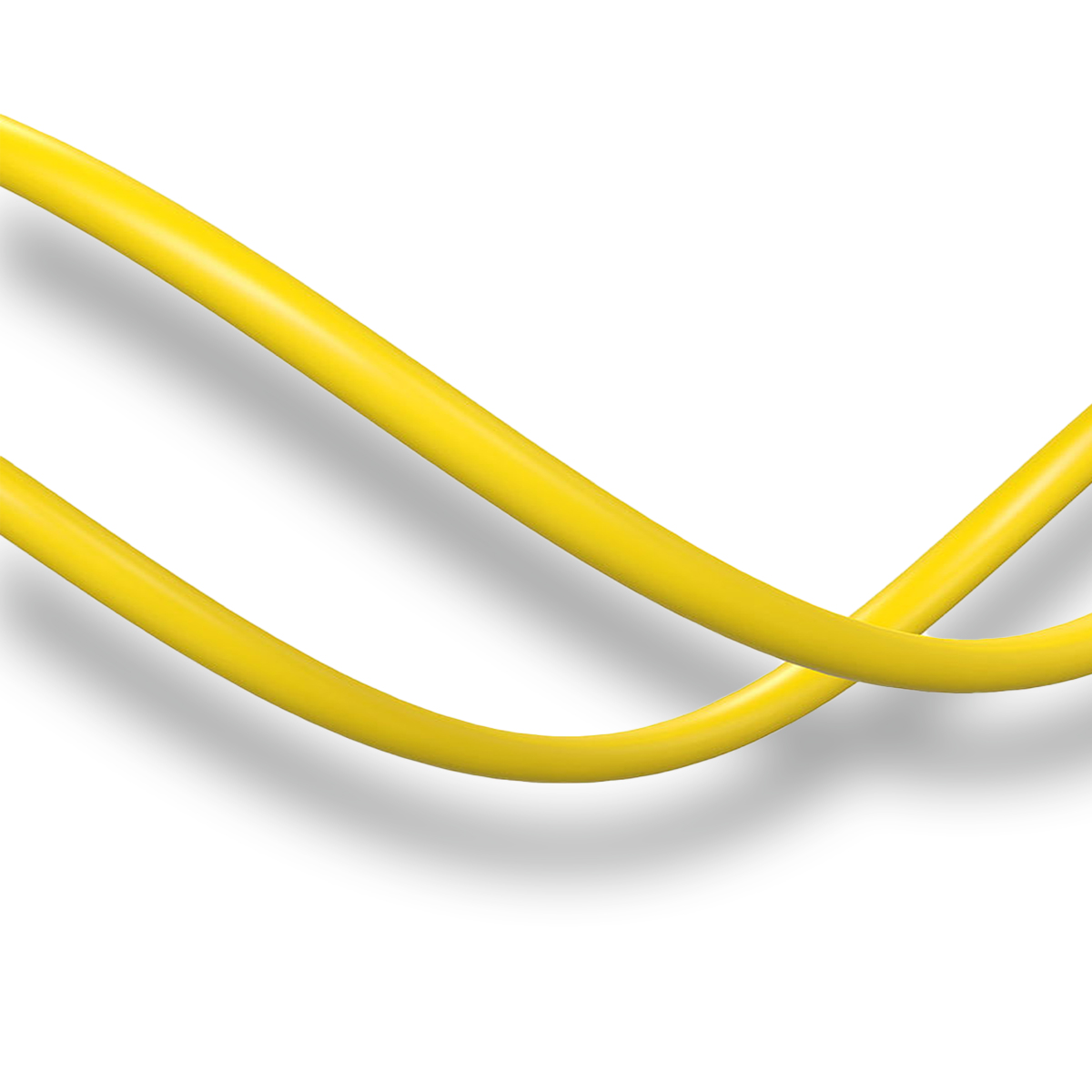

尺寸及顏色 | 外徑2MM、3MM ,多模(mo)千兆顏(yan)色(se)為桔紅色(se),單模(mo)萬兆顏(yan)色(se)為黃色(se),多模(mo)萬兆為水蘭(lan)色(se) | 外(wai)徑2MM、3MM,顏色(se)為桔紅(hong)色(se) |
長度(du) | 標 準3M或根據要求定(ding)不同長(chang)度 |
訂貨(huo)信息:
品名規格(ge) | 產品描述 | 單位(wei) | 單模型號(hao) | OM1多(duo)模(mo)型號 | OM2多模型號 | OM3多模型(xing)號 | OM4多模型號 |

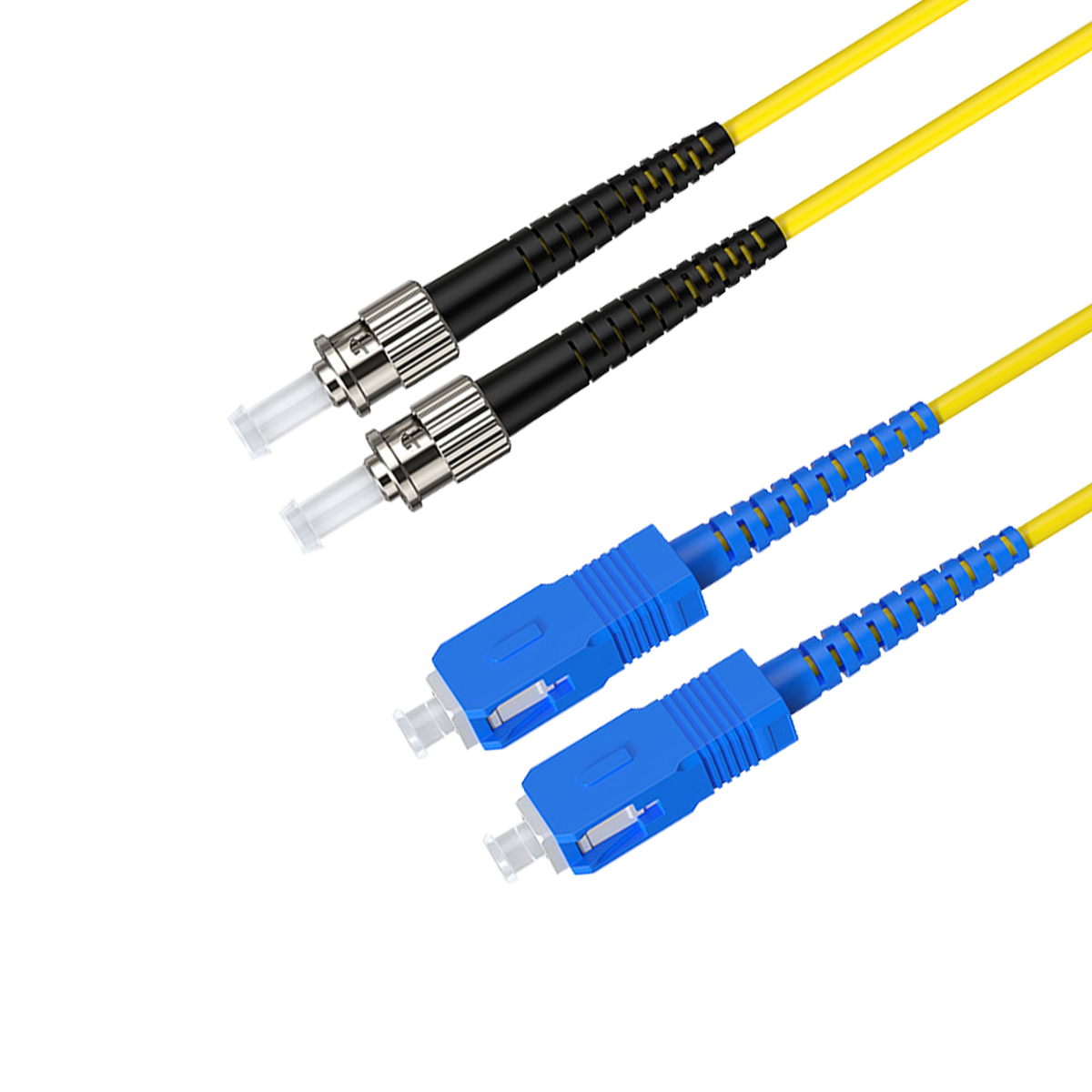

ST-SC雙工光跳線 | ST到SC 3米(mi)雙(shuang)工光纖(xian)跳線 PVC | 對(dui) | FGT-STSC-S3M | FGT-STSC-M3M1 | FGT-STSC-M3M2 | FGT-STSC-W3M3 | FGT-STSC-W3M4 |
ST-ST雙工光跳線 | ST到ST 3米雙(shuang)工光(guang)纖跳線 PVC | 對 | FGT-STST-S3M | FGT-STST-M3M1 | FGT-STST-M3M2 | FGT-STST-W3M3 | FGT-STST-W3M4 |
SC-SC雙(shuang)工光跳線 | SC到SC 3米雙工(gong)光纖跳線PVC | 對 | FGT-SCSC-S3M | FGT-SCSC-M3M1 | FGT-SCSC-M3M2 | FGT-SCSC-W3M3 | FGT-SCSC-W3M4 |
FC-ST雙工光跳(tiao)線 | FC到ST 3米雙工光纖跳線PVC | 對 | FGT-FCST-S3M | FGT-FCST-M3M1 | FGT-FCST-M3M2 | FGT-FCST-W3M3 | FGT-FCST-W3M4 |
FC-SC雙(shuang)工光跳線(xian) | FC到SC 3米(mi)雙工(gong)光纖跳線 PVC | 對 | FGT-FCSC-S3M | FGT-FCSC-M3M1 | FGT-FCSC-M3M2 | FGT-FCSC-W3M3 | FGT-FCSC-W3M4 |
FC-FC雙工光跳線(xian) | FC到(dao)FC 3米雙工(gong)光纖跳線(xian) PVC | 對 | FGT-FCFC-S3M | FGT-FCFC-M3M1 | FGT-FCFC-M3M2 | FGT-FCFC-W3M3 | FGT-FCFC-W3M4 |
LC-FC雙工光跳(tiao)線 | LC到FC 3米(mi)雙工光纖跳線 PVC | 對 | FGT-LCFC-S3M | FGT-LCFC-M3M1 | FGT-LCFC-M3M2 | FGT-LCFC-W3M3 | FGT-LCFC-W3M4 |
LC-ST雙工光跳線 | LC到ST 3米雙工(gong)光纖跳線 PVC | 對 | FGT-LCST-S3M | FGT-LCST-M3M1 | FGT-LCST-M3M2 | FGT-LCST-W3M3 | FGT-LCST-W3M4 |
LC-SC雙工光跳線(xian) | LC到SC 3米(mi)雙工光(guang)纖跳線 PVC | 對(dui) | FGT-LCSC-S3M | FGT-LCSC-M3M1 | FGT-LCSC-M3M2 | FGT-LCSC-W3M3 | FGT-LCSC-W3M4 |
LC-LC雙工光(guang)跳線 | LC到LC 3米雙工光纖(xian)跳線 PVC | 對 | FGT-LCLC-S3M | FGT-LCLC-M3M1 | FGT-LCLC-M3M2 | FGT-LCLC-W3M3 | FGT-LCLC-W3M4 |
型號說明:S代(dai)(dai)表(biao)(biao)(biao)單模,M代(dai)(dai)表(biao)(biao)(biao)多(duo)(duo)模,W代(dai)(dai)表(biao)(biao)(biao)萬(wan)(wan)兆(zhao),3代(dai)(dai)表(biao)(biao)(biao)米,M代(dai)(dai)表(biao)(biao)(biao)米單位,1代(dai)(dai)表(biao)(biao)(biao)千(qian)兆(zhao)多(duo)(duo)模OM1,2代(dai)(dai)表(biao)(biao)(biao)千(qian)兆(zhao)多(duo)(duo)模OM2,3代(dai)(dai)表(biao)(biao)(biao)萬(wan)(wan)兆(zhao)OM3,4代(dai)(dai)表(biao)(biao)(biao)萬(wan)(wan)兆(zhao)OM4,低煙無鹵型號后加LS;
