三、產品安(an)裝
1. 接口
RJ-45接(jie)口
電(dian)口可支持5類雙絞線,長度可(ke)達100米,支持平(ping)行線交叉線自動識別。
光口可提供SC接口、ST接口等,工作于(yu)100兆全雙工模式(shi),光(guang)(guang)(guang)口(kou)(kou)分為單纖(xian)或雙纖(xian),單纖(xian)只有一個光(guang)(guang)(guang)纖(xian)插口(kou)(kou),雙纖(xian)分為兩個光(guang)(guang)(guang)纖(xian)插口(kou)(kou)(標識為TX和RX),如果用雙纖光口,則(ze)與(yu)遠(yuan)端收發器對聯時,要交叉相連(lian),即本地TX發射口通(tong)過光纖連(lian)接(jie)遠端RX 接收口(kou),本地RX接收口通過光纖(xian)連接遠端TX發射口。如果(guo)是用(yong)單纖(xian)光口,則用(yong)單根光纖(xian)互聯(lian)即可(ke);
2. 連接

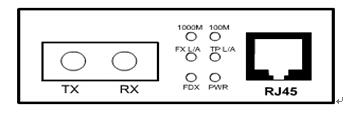

用戶(hu)的網絡設備(如工(gong)作站、集線器或者交換機)可通過5類雙(shuang)絞線連(lian)接收發器的RJ45接口(kou)和設備自身的RJ45接(jie)口(kou)(kou)。收發(fa)器的(de)光(guang)口(kou)(kou)可通過光(guang)纖連(lian)接(jie)至遠端的(de)收發(fa)器或交(jiao)換(huan)機的(de)光(guang)口(kou)(kou)。當設備連(lian)接(jie)正(zheng)常時(shi),相應的(de)LED指示(shi)燈會點亮(參見下列示(shi)意圖(tu))
四、LED指示燈含義(yi)
LED指示燈(deng)用于設備故障判斷和監控。具體(ti)含義如(ru)下:
LED指示(shi)燈 | 狀態 | 含(han)義(yi) |
1000M | 亮(liang) | 當前(qian)電口速率為千兆(zhao) |
100M | 亮(liang) | 當前電口速率(lv)為百兆 |
FX L/A | 亮 | 光(guang)口連(lian)接正(zheng)常 |
閃(shan)爍 | 光口有數據傳輸 | |
TP L/A | 亮 | 電口連接正常 |
閃(shan)爍(shuo) | 電口有(you)數據(ju)傳輸 | |
FDX | 亮 | 當前端口工作(zuo)于全雙工狀態 |
滅 | 當前端口工(gong)(gong)作于(yu)半雙工(gong)(gong)狀態 | |
PWR | 亮 | 電源正常 |
五(wu)、傳輸特性
單纖(xian)傳輸(shu)特(te)性
產品型號 | 光波(bo)長 (納(na)米) | 光發射(she)功率(dBm) | 接(jie)收靈敏度(dBm) | 飽和度 (dBm) |
單纖(xian)單模SC接(jie)口20公里 | 1310/1550 1550/1310 | -6-10 | -23 | ≥-3 |
單纖單模SC接口40公里(li) | 1310/1550 1550/1330 | -5-0 | <-24 | ≥-3 |
單(dan)纖單(dan)模SC接口60公里(li) | 1310/1550 1550/1330 | -2--+3 | <-24 | ≥-3 |
雙纖傳(chuan)輸(shu)特性
產品型號 | 光波長 (納米) | 光(guang)發射(she)功率(dBm) | 接(jie)收靈敏度(dBm) | 飽和度 (dBm) |
雙纖(xian)多(duo)模SC接口550米 | 1310 | -10 ~ -4 | -17 | ≥-3 |
雙纖單(dan)模SC接口(kou) 20公(gong)里 | 1310 | -10 ~ -6 | -23 | ≥-3 |
雙纖單(dan)模(mo)SC接口 40公(gong)里 | 1310 | -4 ~ 0 | -24 | ≥-3 |
雙纖單模SC接口 60公里 | 1550 | -5 ~ -0 | -25 | ≥-3 |
六、主要特色
1. 符合IEEE 802.3 10 Base-T、IEEE 802.3u 100 Base-TX、IEEE802.3z標準;
2. 內置高效SRAM數據存儲空(kong)間及1K查詢(xun)表,配備4路哈希算法;
3. 支(zhi)持背壓流量控制、IEEE802.3 X和半雙工(gong);
4. 支持(chi)平行線和(he)交叉線自動切換;
5. 符合(he)FCC 和(he) 15 CLASS A 及 CE 標準。
七、技術參數(shu)
1. 符合IEEE802.3 10 Base-T、IEEE 802.3u 100Base-TX、IEEE802.3z等標準(zhun);
2. 一個RJ45接口,一個(ge)SC/ST光接口;
3. 支持全雙工和(he)半雙工模式(shi);
4. 電源:110-265V AC;
5. 運行環境溫度:0℃-50 ℃;
6. 相對濕度: 5%-90%;
8. 電口支持5類無屏蔽(bi)雙絞線;
9. 適用光纖(xian):
多模:50/125, 62.5/125 or 100/140微(wei)米
單模:8.3/125, 8.7/125, 9/125 or 10/125微米(mi)
10. 外形(xing)尺寸(cun):
外電:94毫米(長) x 71毫(hao)米(寬)x 26毫米(高)
八、注意事項
1. 本(ben)產品僅適用于室內;
2. 如不使(shi)用時(shi)請插(cha)上光口防塵(chen)罩(zhao);
3. 禁止(zhi)用眼睛(jing)直視(shi)光(guang)口的發射口;
4. 單纖產品必須成對(dui)使用。
九、故障排除(chu)
1. PWR燈不(bu)亮
(a)檢查(cha)電源適配器是否(fou)連(lian)接到位,檢查(cha)電源是否(fou)正常,如都(dou)沒問題,更換適配器測試;
如果以上(shang)操(cao)作不能(neng)解決(jue)問題,請返廠。
2. 光纖線損過(guo)大。
光(guang)(guang)纖(xian)布線(xian)、光(guang)(guang)纖(xian)熔(rong)接或者光(guang)(guang)纖(xian)跳線(xian)插頭不(bu)合適都有可能造(zao)成損耗過大,導致設備工作異(yi)常。
3. 收發器Link燈不(bu)亮
故障可能有(you)如下情況(kuang):?
(a)?檢(jian)查(cha)光纖線(xian)路是(shi)否斷路
(b)?檢查光纖線路是(shi)否損耗過大,超過設(she)備接收范圍?
(c)?檢查光纖(xian)接(jie)(jie)口是否(fou)連接(jie)(jie)正確(que),本(ben)地的TX?與?遠方的(de)RX?連接,遠方的TX?與本(ben)地的RX連(lian)接(jie)。
(d)?檢查光纖(xian)連接(jie)器是(shi)否(fou)完好插(cha)入設備接(jie)口,跳線類(lei)(lei)型是(shi)否(fou)與(yu)設備接(jie)口匹(pi)配,設備類(lei)(lei)型是(shi)否(fou)與(yu)光纖(xian)匹(pi)配,設備傳輸長度(du)是(shi)否(fou)與(yu)距(ju)離匹(pi)配。
4. 收發器網絡丟(diu)包(bao)
可能故障有如下情況:
(a)收發器的(de)電端口(kou)與(yu)網絡設備接口(kou),或兩(liang)端設備接口(kou)的(de)雙(shuang)工模式(shi)不匹配。
(b)雙絞線與RJ-45頭有問題(ti),進行(xing)檢測光纖連接(jie)問題(ti),跳(tiao)線是(shi)否對準(zhun)設(she)備接(jie)口,尾纖與跳(tiao)線及耦合(he)器(qi)類型是(shi)否匹配等(deng)。
5. 光纖(xian)收發器連接后兩端不能通信(xin)?
(a)?光(guang)纖(xian)接反了,TX和RX所(suo)接光纖對調??
(b)接(jie)口(kou)與外(wai)接(jie)設備連接(jie)不正確(注意直通(tong)與絞接)
光(guang)纖接口(kou)(陶瓷插芯)不匹配,此故(gu)障主要體現在100M帶光電(dian)互控功能的(de)收發(fa)器上,如APC插芯的尾(wei)纖接到(dao)PC插芯的(de)收(shou)發(fa)器(qi)上將不能正常通信,但接非(fei)光電互控收(shou)發(fa)器(qi)沒(mei)有(you)影響。
6. 收發器連接問題測試方法?
如果發(fa)現收(shou)發(fa)器連接(jie)有問題?,請按以(yi)下方法(fa)進行測試,以(yi)便找出故障原因:
(a)近端(duan)測試(shi):
兩端電腦(nao)對PING?,如(ru)可以(yi)PING通的話(hua)證明光(guang)纖(xian)收發(fa)器(qi)沒(mei)有問題。如近(jin)端測試都不能通信則可判斷為光(guang)纖(xian)收發(fa)器(qi)故障。??
(b)?遠(yuan)端測試(shi):?
兩(liang)端電腦對PING?,如PING不通則必須檢(jian)查光路連接是(shi)否(fou)正常及光纖收發器的(de)發射和接收功率是(shi)否(fou)在允許(xu)的(de)范圍內(nei)?。如(ru)能PING通則證明光路連接正(zheng)常?。即可判斷(duan)故障問題出在交換機上。
(c)遠端(duan)測試判斷故(gu)障點
先(xian)把一端接交換機,兩(liang)端對PING,如無故障(zhang)則可判斷為另一臺交(jiao)換機的故障(zhang)。
